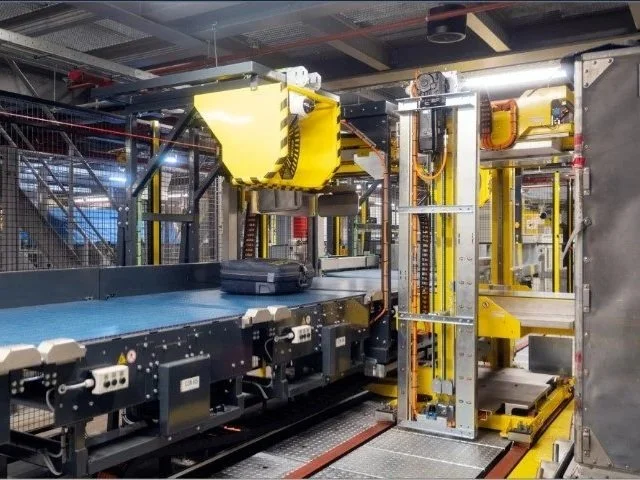

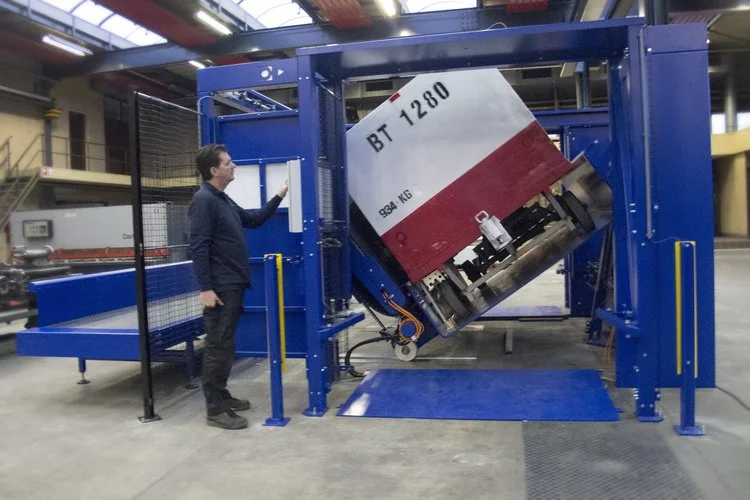

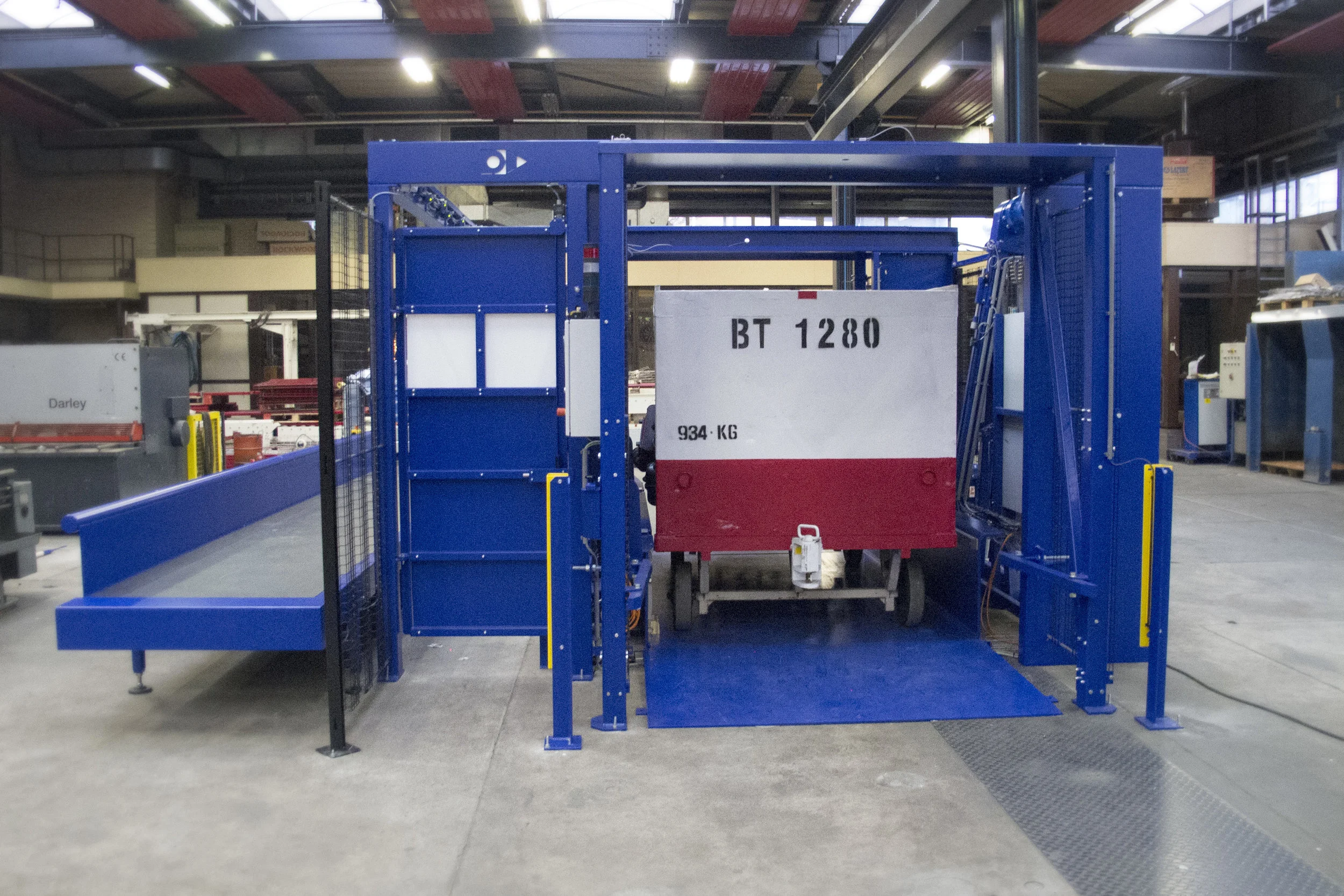

ULD unloading with the Bagtipper

Every Tip makes baggage unloading easier.

An ergonomic Tip for smarter unloading

Airports face staff shortages and ergonomic challenges. The BagTipper G2 is a fully automatic solution designed for today and ready for tomorrow. Building on 15+ years of proven technology, Moderniek combined the original BagTipper (2010) and the patented CartTipper technologies into the BagTipper G2. Its innovative simultaneous ULD in and outfeed, advanced tilt and shake algorithms, ULD door holding mechanism and the tilting separation conveyors makes baggage unloading with the BagTipper G2 efficient, ergonomic and fully automatic.

“Why Tip the BagTipper?

√ Proven technology

√ Fully automatic

√ Simultaneous ULD infeed and outfeed

√ Small footprint, height < 2.900 mm

√ Gentle unloading

√ Up to 1200 bags/hour

√ Unique unloading algorithms per ULD type

√ Including door holding mechanism

√ 1 system for wide & narrow body

Unique unloading algorithms

Iedere container is anders. Daarom maakt de bagtipper gebruik van geavanceerde ULD‑herkenning. Op basis van het gedetecteerde containertype selecteert het systeem automatisch het optimale losalgoritme, zodat elke ULD volledig autonoom en efficiënt wordt verwerkt.

Net als bij de eerste generatie bagtipper (2009) wordt de bagage na het lossen gedetecteerd en vervolgens met een geavanceerd algoritme automatisch verenkel­d. Dit gebeurt via slimme overgangen en gecontroleerde scheiding van stromen.

Het resultaat is een betrouwbare, gecontroleerde en continue doorstroming van bagage — onafhankelijk van het type container.

1 system for wide & narrow body

Onze geavanceerde bagtipper is ontworpen om zowel wide‑body als narrow‑body vliegtuigen volledig automatisch te lossen. Dit is mogelijk wanneer de traditionele bagagekarren worden vervangen door Airport Containers: robuuste, luchthavengebonden containers die op een dolly worden vervoerd.

Zowel Airport Containers als ULD’s (AKE en AKH) kunnen met dit systeem volledig automatisch worden gelost. De losinstallatie voert containers gelijktijdig in en uit, waardoor het proces continu en zonder onderbrekingen kan blijven doorlopen.

De Airport Containers zijn bovendien ontworpen zonder scherpe hoeken of randen. Dit zorgt voor een optimale doorstroming van bagage en maakt een uitzonderlijk hoge lossnelheid mogelijk.

PROVEN TECHNOLOGY

De Bagtipper is een bewezen ULD‑handlingsysteem, ontwikkeld in nauwe samenwerking met zowel de gebruiker (KLM) als de beheerder (Amsterdam Airport Schiphol). Hierdoor zijn alle technische én operationele eisen en wensen optimaal geïntegreerd in het ontwerp.

Het systeem draait al dagelijks sinds 2009 en heeft inmiddels meer dan 6 miljoen transferbagagestukken verwerkt. Daarmee heeft de Bagtipper zijn betrouwbaarheid ruimschoots bewezen en is het volledig klaar voor wereldwijde uitrol.

Wie kiest voor de Bagtipper‑technologie, kiest voor een kwalitatief hoogwaardige, efficiënte en ergonomische oplossing die uw losproces naar een hoger niveau tilt.

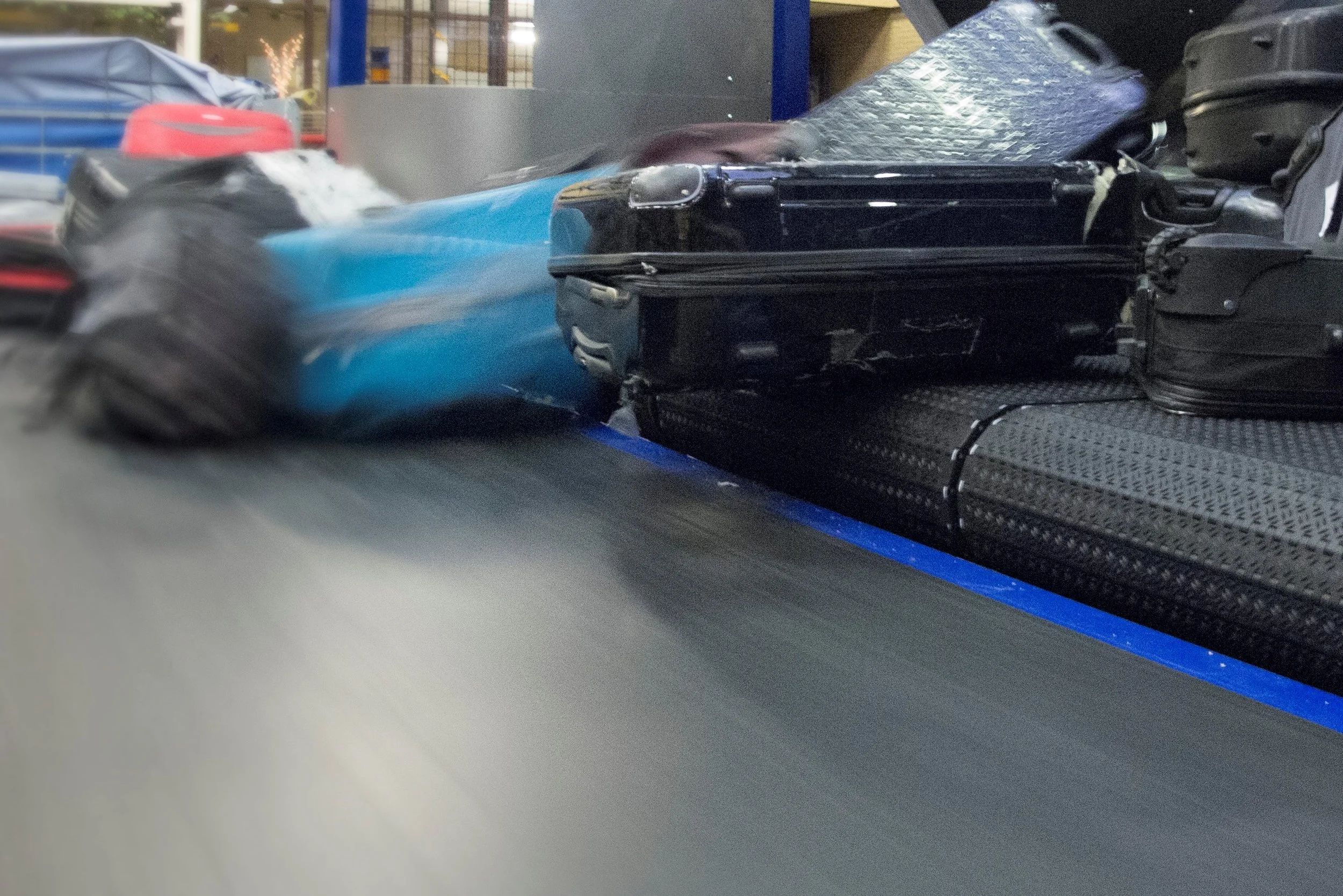

Baggagecarts unloading

Cart Tipper – De slimme oplossing voor efficiënte bagageafhandeling

Het aantal vluchten groeit, en daarmee ook het aantal bagagekarren dat dagelijks gelost moet worden. Traditionele tilhulpen zijn vaak inefficiënt en onhandig, waardoor het werk zwaar en tijdrovend blijft.

Moderniek biedt dé oplossing: de gepatenteerde Cart Tipper.
Deze innovatieve machine is speciaal ontwikkeld om het lossen van bagagekarren te versnellen, uitval te verminderen en werkomstandigheden te verbeteren.

Easy Unloading met de Cart Tipper

Het lossen van bagage uit bagagekarren hoeft niet zwaar of tijdrovend te zijn. Met de Cart Tipper van Moderniek wordt het proces eenvoudig, snel en ergonomisch verantwoord.

Hoe werkt het?
De bagagekarren worden handmatig geopend en eventuele odd-size bagage wordt verwijderd. Vervolgens rijdt u één kar of een complete kar-trein in het Cart Tipper-systeem en koppelt deze los van de trekker. De Cart Tipper lost de bagage snel en effectief, waarna deze op onafhankelijk aangedreven separatie-transportbanden terechtkomt. Van daaruit wordt de bagage afgevoerd naar het bagageafhandelingssysteem of direct aangesloten op de carrousel. Dankzij de mee kantelende afvoer transportbanden wordt de bagage ‘gentle’ gelost, doordat deze tijdens het kantelen ondersteund worden.

Capaciteit: 800–1200 bags per uur

De Cart Tipper van Moderniek levert indrukwekkende prestaties. Afhankelijk van het aantal bagagekarren dat gelijktijdig wordt gelost en de beladingsgraad, haalt het systeem een capaciteit van 800 tot 1200 stuks per uur.

Met deze oplossing:
✅ Reduceert u het aantal benodigde FTE’s
✅ Voorkomt u zwaar tilwerk – het slepen en sjouwen met koffers behoort tot het verleden
✅ Verhoogt u de efficiëntie en ergonomie in uw bagageafhandelingsproces

Wilt u uw bagageafhandeling sneller, veiliger en kostenefficiënter maken? Ontdek de Cart Tipper van Moderniek.

SMALL FOOTPRINT

De footprint van de Cart Tipper zeer compact. De benodigde vrije hoogte van de installatie bedraagt circa 2,4 meter en is afhankelijk van de hoogte van de bagagekar. Voor een optimale werking is het belangrijk dat de bagagekar aan de loszijde vrij is van inwendige obstakels, zoals randen en wanden. Dankzij dit slimme ontwerp biedt de Cart Tipper maximale efficiëntie zonder grote aanpassingen aan uw infrastructuur.

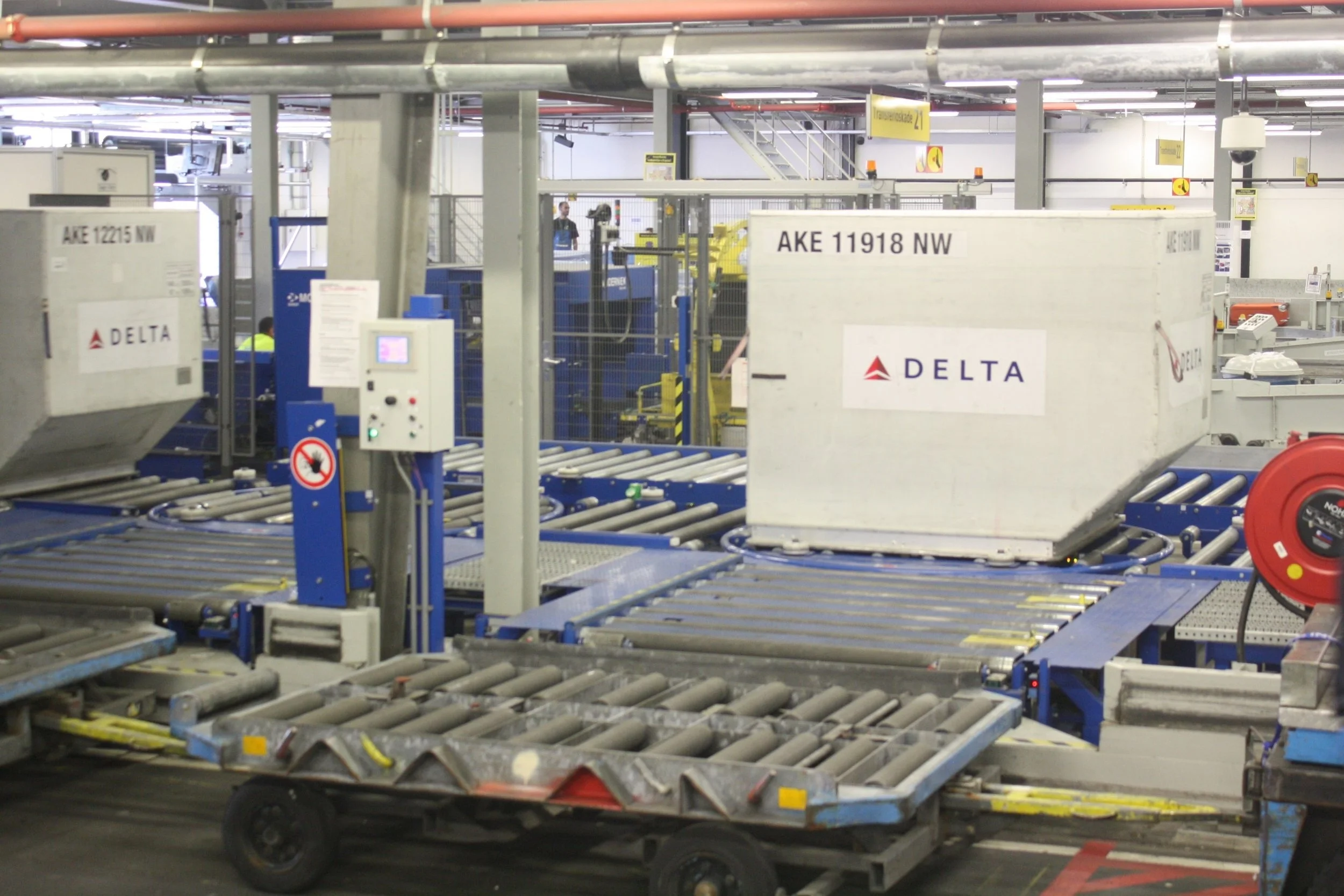

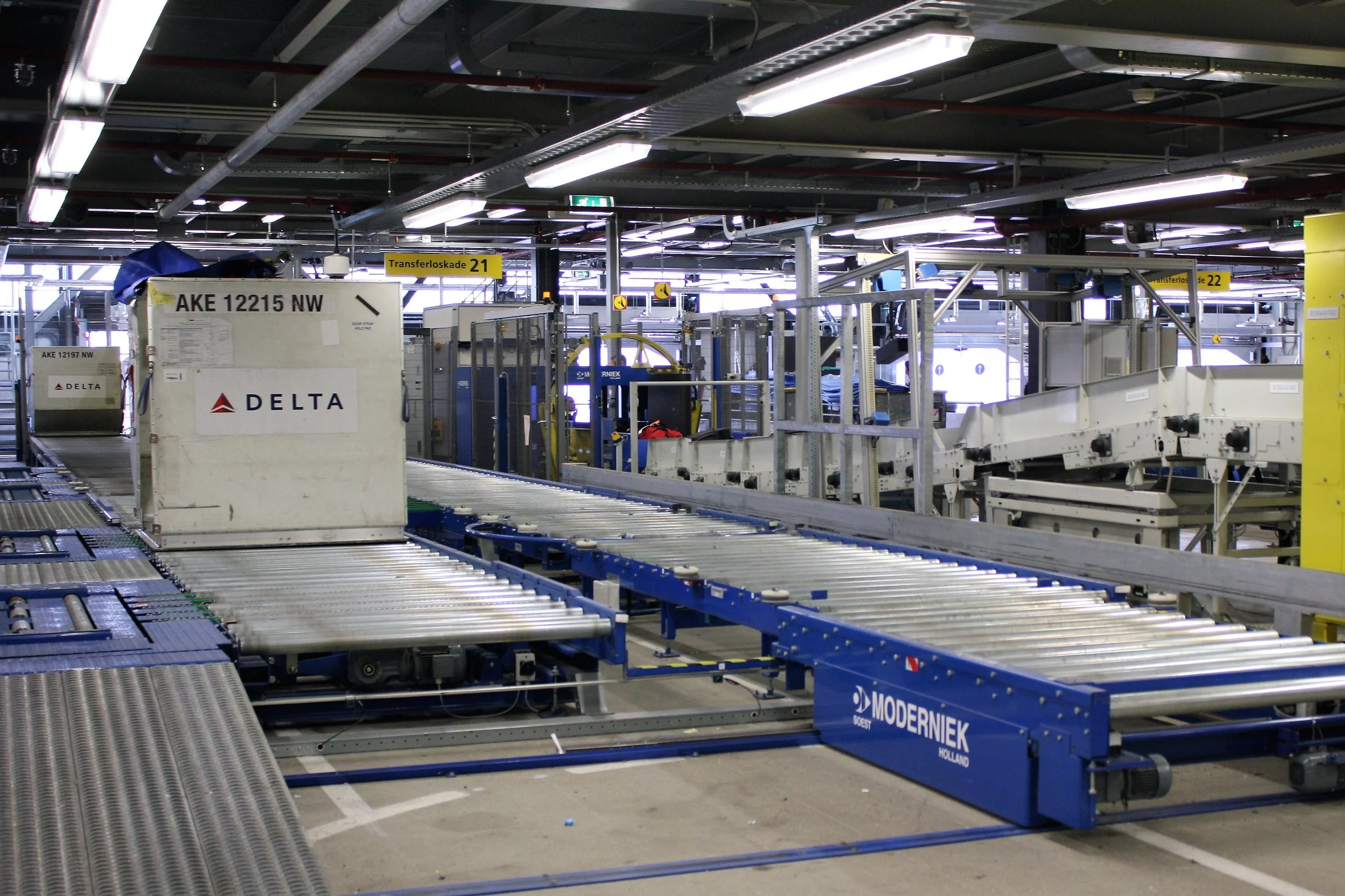

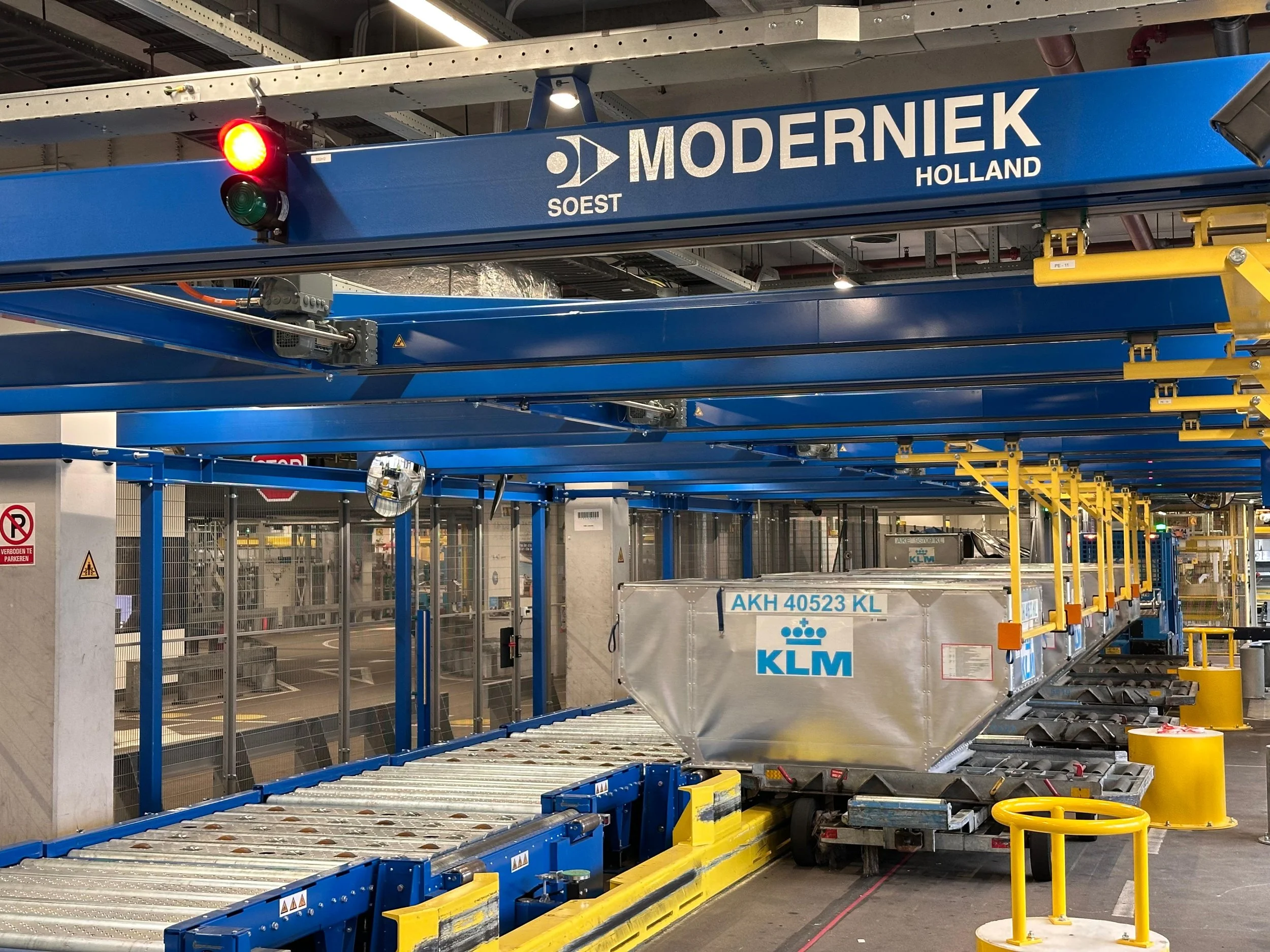

ULD transport systems

Minder kans op beschadigingen en ongevallen, én een efficiëntere benutting van de beschikbare ruimte in de bagagekelders.

Door het gebruik van ULD‑transportsystemen neemt het aantal rijbewegingen in de bagagekelders aanzienlijk af. Hierdoor dalen niet alleen de operationele risico’s, maar wordt ook de benodigde vloeroppervlakte per container sterk verminderd.

Het resultaat: veiligere workflows, lagere operationele kosten en een compacter, efficiënter ingerichte bagagekelder.

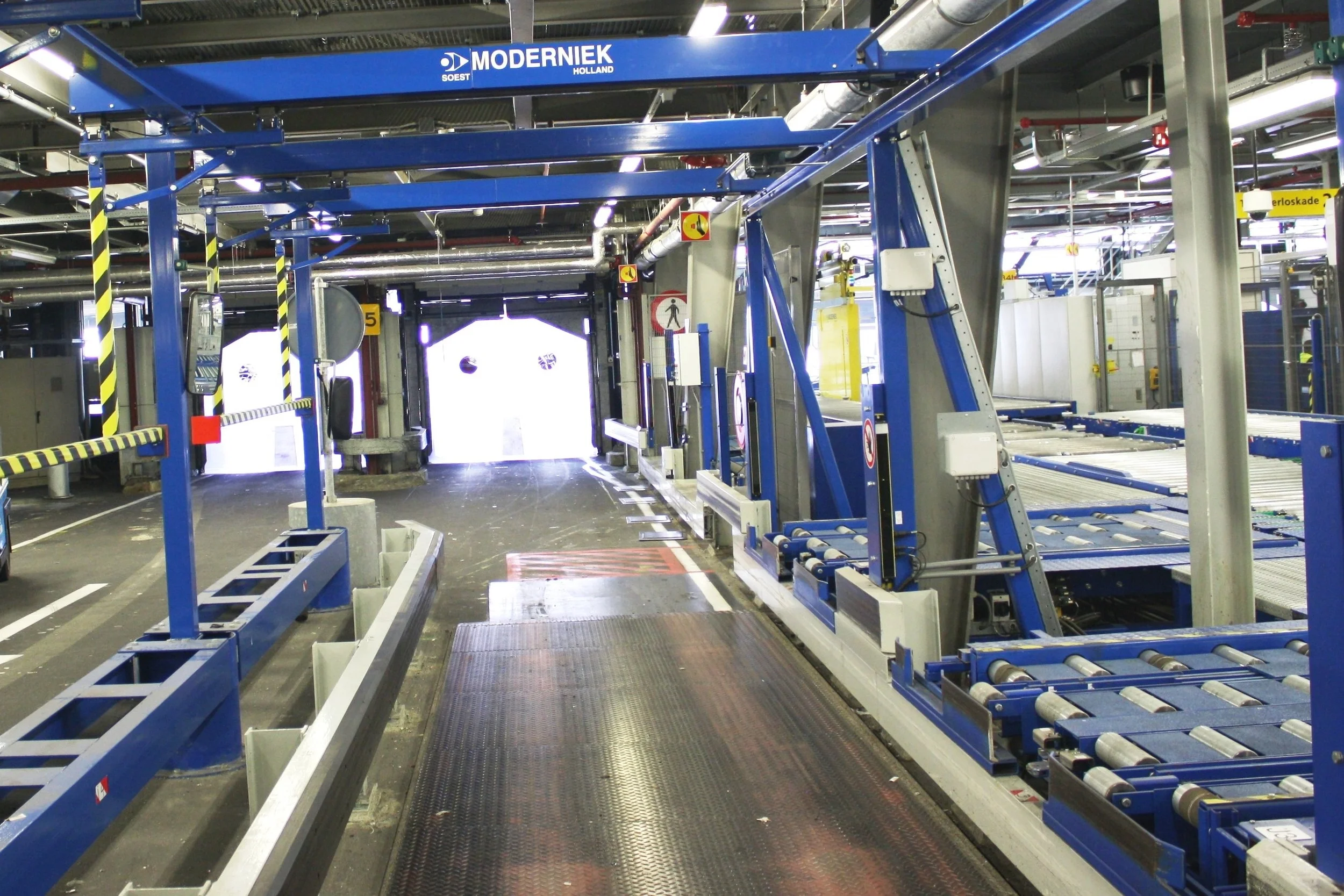

Automatische ULD‑handling en transport

Moderniek biedt complete oplossingen voor het volledig automatisch transporteren van ULD’s en Airport containers binnen uw baggage afhandeling. Na aankomst van de dollies in de bagagekelder, voorziet Moderniek systemen waarmee ULD’s automatisch van de dollies naar het transportsysteem worden getransporteerd. Via het transportsysteem worden de ULD’s naadloos getransporteerd voor verder afhandeling, zoals naar de Bagtipper het automatisch lossen of naar de Eltonomous voor het automatisch laden van ULD’s. Zodra het laden en/of lossen gereed is, kunnen de ULD’s weer automatisch van het transportsysteem op de dolly geplaatst worden. De integratie met eventuele AGV’s is ook mogelijk. Met Moderniek beschikt u over een efficiënt, veilig en toekomstbestendig systeem dat uw ULD‑stromen optimaal ondersteunt.

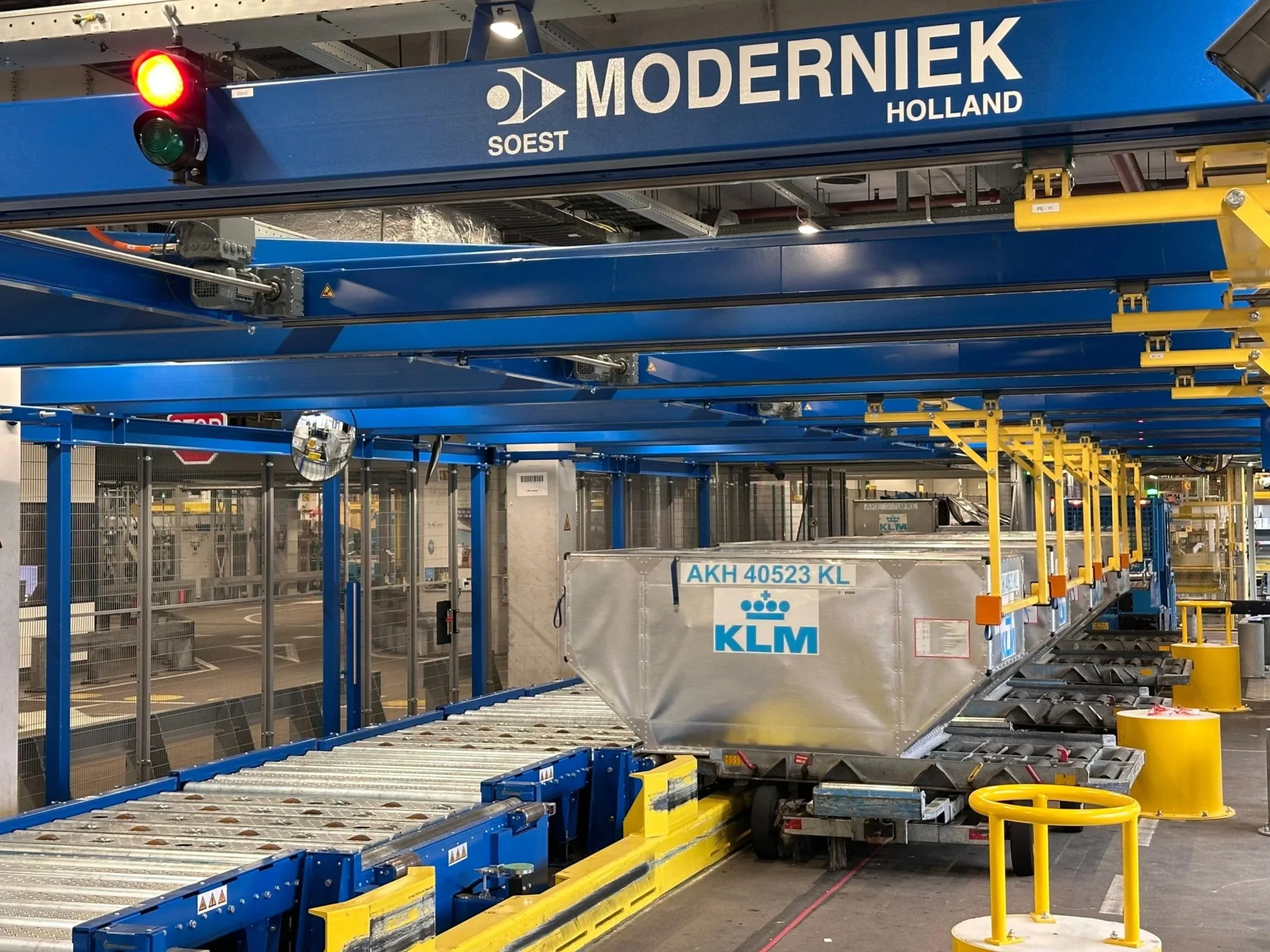

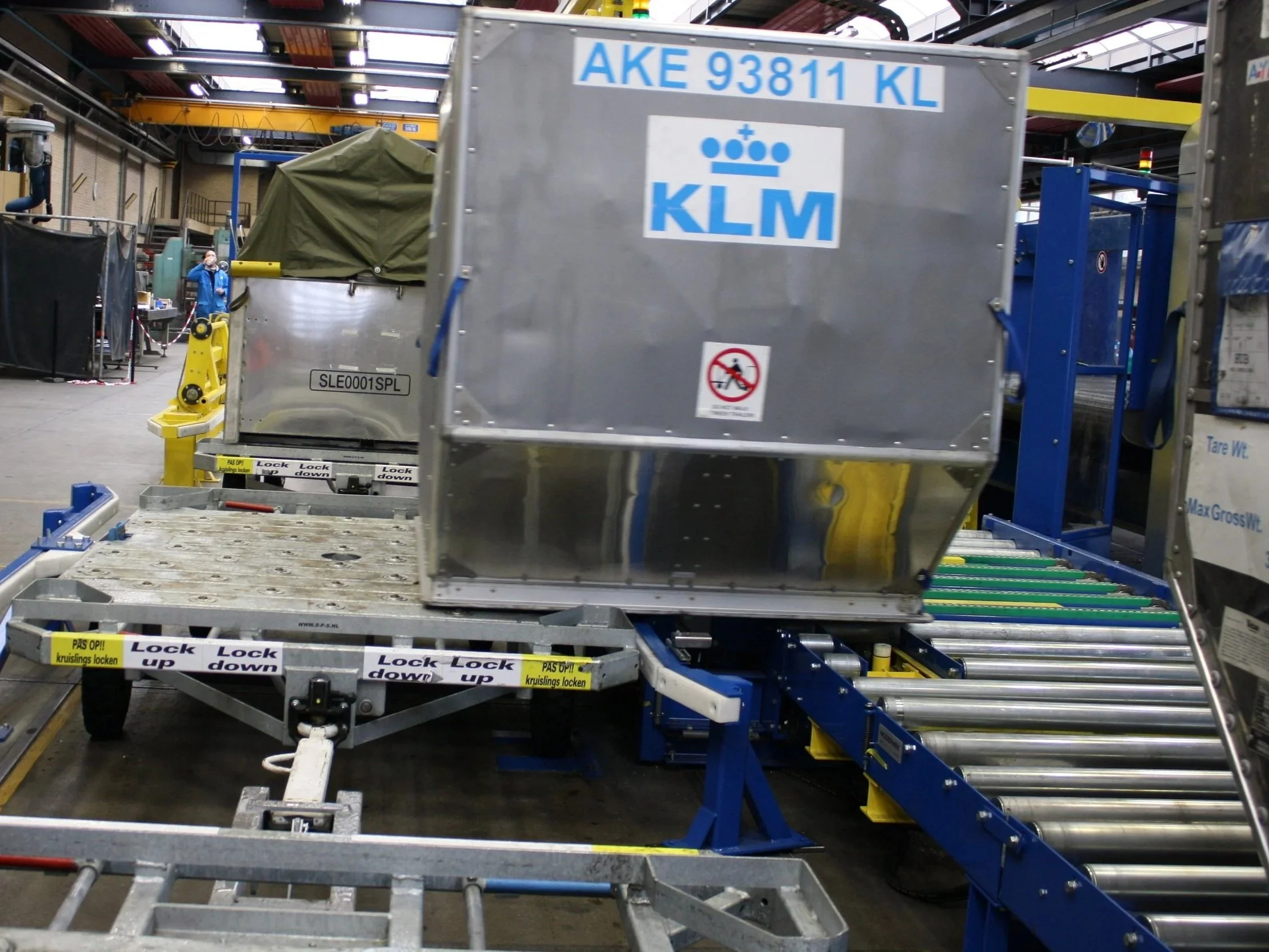

ULD TRANSFER (SWINGBED DOLLY)

Voor een betrouwbare overdracht van een ULD is het essentieel dat de hoogte en stoppositie van de swingbed dolly exact overeenkomen met de hoogte en zijdelingse positie van het ULD‑transportsysteem. Daarom heeft Moderniek de Container Transfer Module 1(CTM1) ontwikkeld: een intelligente module die zich, zodra de dolly is gestopt, automatisch uitlijnt ten opzichte van de dolly. Vervolgens wordt de swingbed‑dolly handmatig gedraaid en ontgrendeld, waarna de ULD‑transfer middels een pusher en uiterst nauwkeurig plaatsvindt.

ULD infeed pusher systeem

Het ULD‑pushersysteem is ontwikkeld voor de automatische invoer van ULD’s vanaf dollies naar het transportsysteem. Na het positioneren, ontgrendelen en eventueel draaien van de dolly wordt het werkgebied veiliggesteld, waarna tot wel zes ULD’s gelijktijdig volledig automatisch kunnen worden overgebracht. Dit proces minimaliseert fysieke belasting voor medewerkers en draagt bij aan een veilige, efficiënte en gezonde werkomgeving.

ULD TRANSFER (Haakse DOLLY)

Voor haakse‑dollies, waarbij de dolly haakse van de ULD getransporteerd kan worden, heeft Moderniek een volledig automatische Container Transfer Module (CTM2) ontwikkeld. Deze CTM2 positioneert zich zelfstandig in hoogte en zijdelings ten opzichte van de side dolly, ontgrendelt de dolly en voert de volledige ULD‑overdracht automatisch uit. Na het overzetten wordt de dolly opnieuw automatisch vergrendeld, waarna de operator op de trekker een duidelijk signaal ontvangt dat de transfer succesvol is afgerond.

ULD outfeed pusher systeem

Het ULD outfeed pushersysteem van Moderniek is ontwikkeld voor het automatische terugplaatsen van een ULD op een haakse dolly. Nadat de ULD exact ten opzichte van het hart van het dollybed is gepositioneerd, wordt deze via een haakse overzetter op de dolly getransporteerd. Om te garanderen dat de ULD volledig en veilig op de dolly staat, drukt de napusher de ULD gecontroleerd door tot de juiste eindpositie. Hiermee verzekert Moderniek een betrouwbare en veilige overdracht van ULD’s van het transportsysteem naar de dolly.

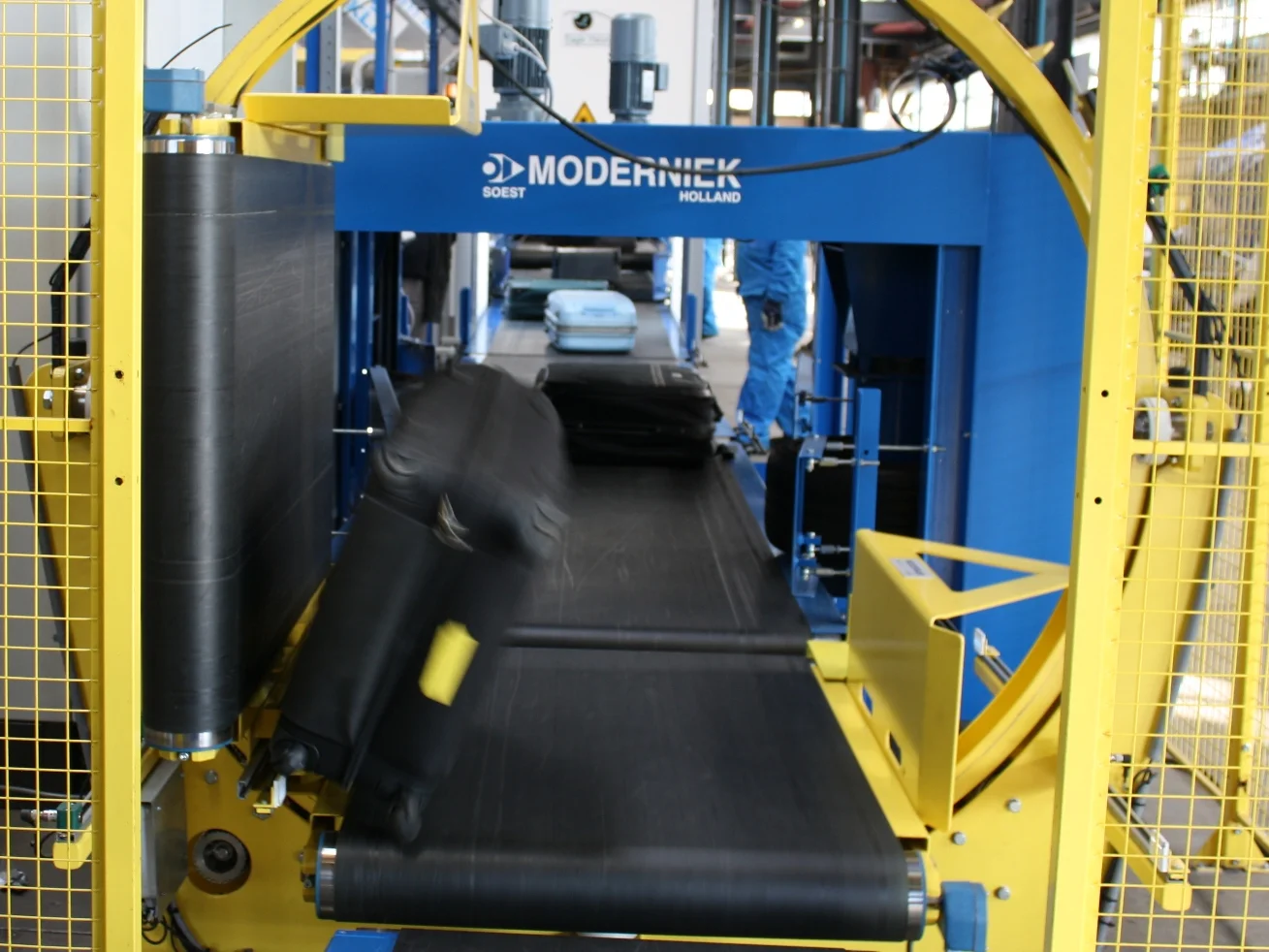

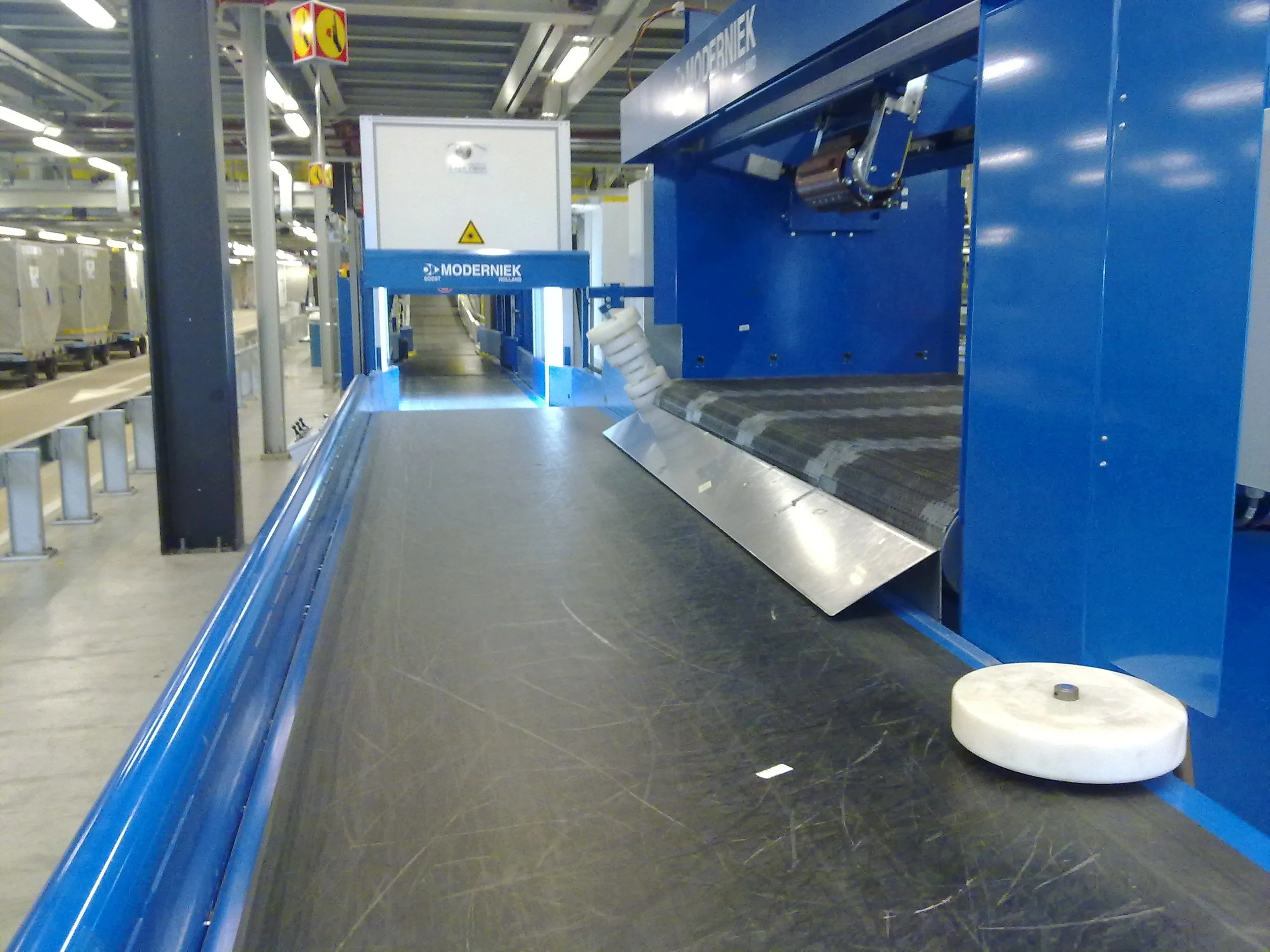

Baggage handling systems

Om het risico op bag jams te minimaliseren is het cruciaal dat bagage correct wordt georiënteerd en gepositioneerd.

Moderniek levert hiervoor hoge‑capaciteitsoplossingen die volledig automatisch werken en medewerkers ontlasten. Deze technologie verhoogt de betrouwbaarheid en continuïteit van het gehele bagageafhandelingsproces, terwijl de veiligheid en efficiëntie aanzienlijk verbeteren.

Bagage separatie

Met haakse overgangen, parallelle onafhankelijk aangestuurde bandtransporteurs en hoogteverschillen kan bagage efficiënt worden gesepareerd. Na deze separatie biedt Moderniek oplossingen die bagage automatisch oriënteren met de korte zijde voor en de wieltjes omhoog. Dit verkleint de kans op jams en vermindert de fysieke belasting voor operators aanzienlijk.

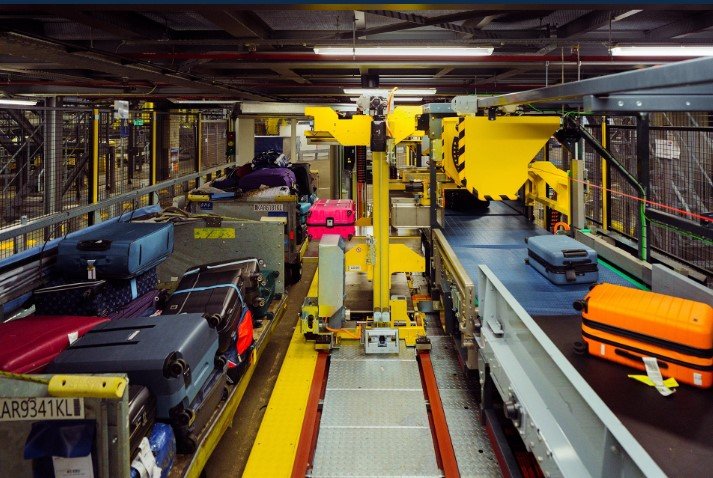

Bagliner

De Bagliner oriënteert en positioneert bagage volledig automatisch op basis van vision‑informatie. Met twee roterende, dwars verplaatsbare wielen worden alle bagagestukken met de korte zijde voor geplaatst, waarna ze gecentreerd op de transportbaan worden afgevoerd. Dankzij het compacte ontwerp werkt het systeem betrouwbaar, ongevoelig voor vervuiling en op een zeer kleine footprint. De Bagliner biedt een capaciteit van circa 1.200 stuks per uur.

UPWHEELER

De Upwheeler voorkomt bag jams die ontstaan wanneer bagagewielen op de conveyor rusten of wanneer bagage rechtop op de band staat. De bagtipper maakt een roterende beweging van 90 graden en kan de bagage daardoor 90 of 180 graden kantelen, wat de betrouwbaarheid en doorstroming van het bagageproces aanzienlijk verhoogt. Met een capaciteit van circa 1.200 stuks per uur biedt de Upwheeler een compacte, efficiënte en onderhoudsvriendelijke oplossing voor moderne bagageafhandeling.

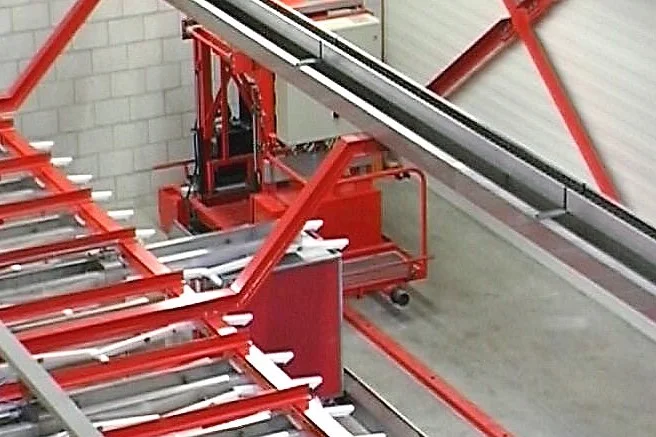

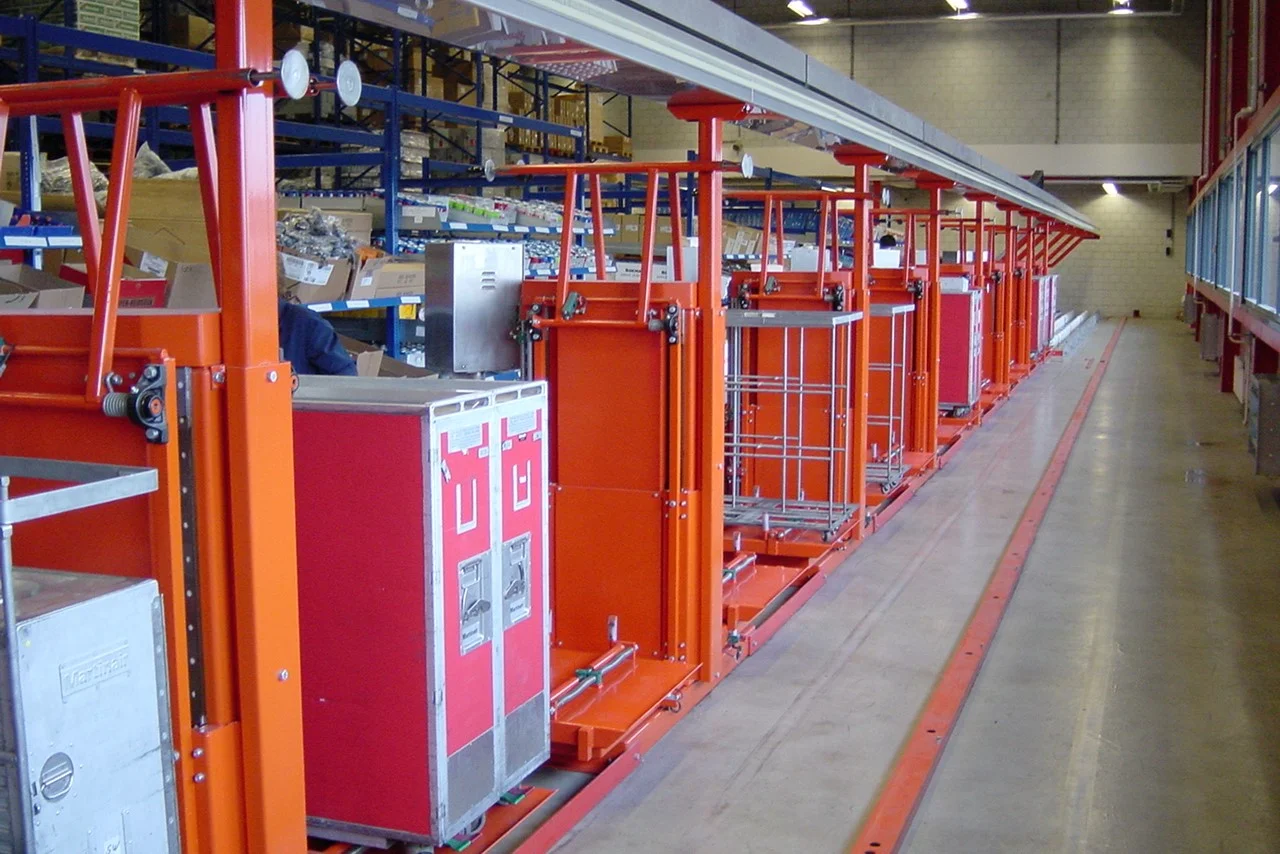

In-flight Catering Logistics

Een soepel logistiek cateringproces is essentieel voor een betrouwbare inflight‑service. De flow van catering trolleys bij inslag, replenishment en uitslag speelt hierin een belangrijke rol. Moderniek ontwikkelt compacte en efficiënte systemen die deze stroom optimaliseren en zorgen voor een betrouwbaar en toekomstbestendig cateringproces.

REPLENISCHMENT Systemen

Moderniek levert efficiënte transport‑ en handling­systemen, waaronder oplossingen voor het navullen van catering trolleys. Bij inslag worden de trolleys automatisch gebufferd in een walking‑beam systeem, waarna een traverse ze uit de buffer haalt en naar het vulstation transporteert. Daar worden de trolleys op ergonomische hoogte bijgevuld, terwijl een draaimechanisme ervoor zorgt dat beide zijden van de trolley efficiënt kunnen worden bevoorraad. Na het bijvullen voert de traverse de trolleys automatisch af naar de uitslagbuffer. Dit geoptimaliseerde proces zorgt voor een continue, betrouwbare en ruimtebesparende trolley‑flow binnen het cateringproces.

TROLLEY TRANSPORT

Het onnodig lopen en trekken van catering trolleys kost veel tijd, energie en geld. Moderniek levert efficiënte transportsystemen die deze handelingen automatiseren en de interne logistiek aanzienlijk verbeteren. Afhankelijk van afstand, omgeving en proceswensen bieden wij diverse oplossingen, waaronder walking‑beam transportsystemen, conveyors (kettingbanen en bandtransporteurs) en traverses voor transport over grotere afstanden. Hiermee creëren we een veilige, continue en ruimtebesparende trolley‑flow binnen elke cateringomgeving.

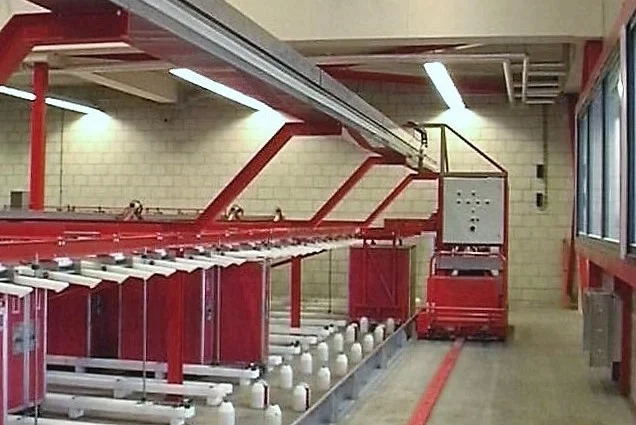

TRoLLEY BUFFEREN

Met een walking‑beam systeem kunnen catering trolleys efficiënt worden getransporteerd en gebufferd. De invoer kan zowel manueel als automatisch plaatsvinden. Binnen het kanaal worden de trolleys door taktende pallen tegen elkaar gebufferd, waardoor een compacte en gecontroleerde opslag ontstaat. Wanneer een trolley wordt uitgenomen, takt het systeem automatisch één positie door zodat de volgende klaarstaat. Dit zorgt voor een vloeiende, betrouwbare en ruimtebesparende trolley‑flow.

Cargo handling systems

Voor het transport, de handling en de opslag van vliegtuigcontainers (ULD’s) biedt Moderniek innovatieve systemen die de efficiëntie verhogen en de ergonomische omstandigheden verbeteren. Wij leveren oplossingen voor onder meer het automatisch lossen van ULD’s met de Cargo Tipper en het veilig en soepel transfereren en transporteren van ULD’s van en naar dollies. Neem contact met ons op om de veelzijdige mogelijkheden voor uw luchtvrachtproces te ontdekken.

An ergonomic Tip for smarter cargo unloading

Cargo handlers face staff shortages and ergonomic challenges. The CargoTipper is a fully automatic solution for the unloading of ULD’s (AKE and AKH). Building on 15+ years of proven technology, Moderniek combined the original BagTipper (2010) and the patented CartTipper technologies into the CargoTipper. Its innovative simultaneous ULD in and outfeed, advanced tilt and shake algorithms, ULD door holding mechanism and the tilting separation conveyors makes cargo unloading with the CargoTipper efficient, ergonomic and fully automatic.

ULD TRANSPORt systemen

Moderniek levert complete systemen voor het volledig automatisch transporteren van cargo‑ULD’s binnen de cargo‑afhandeling. Na aankomst van de dollies worden ULD’s automatisch op het transportsysteem geplaatst, dat ze efficiënt doorstuurt naar vervolgprocessen zoals de Cargotipper voor automatisch lossen of de Eltonomous voor het automatisch laden van dozen. Na afronding worden de ULD’s weer automatisch op de dolly gezet. Integratie met AGV’s is eveneens mogelijk. Zo biedt Moderniek een efficiënte, veilige en toekomstbestendige oplossing voor al uw ULD‑stromen.

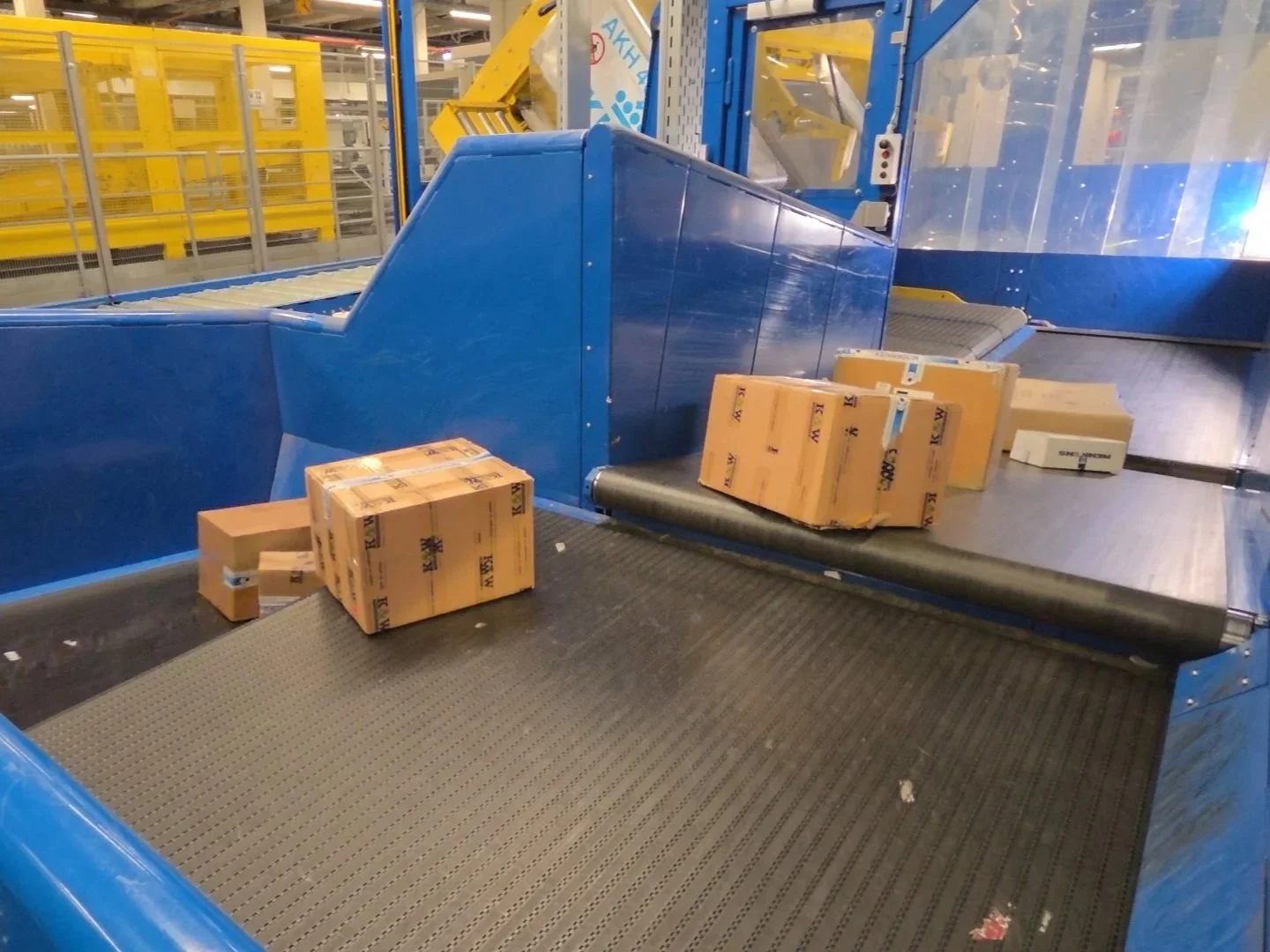

cargo separatie

Met haakse overgangen, parallel aangestuurde bandtransporteurs en hoogteverschillen kan cargo na het lossen efficiënt worden gesepareerd, zodat boxen direct richting de juiste bestemming worden geleid. Moderniek biedt hiervoor slimme en schaalbare oplossingen die de doorstroming verbeteren en manuele handelingen minimaliseren. Neem contact met ons op en ontdek hoe wij uw logistieke luchtvrachtafhandeling kunnen optimaliseren.

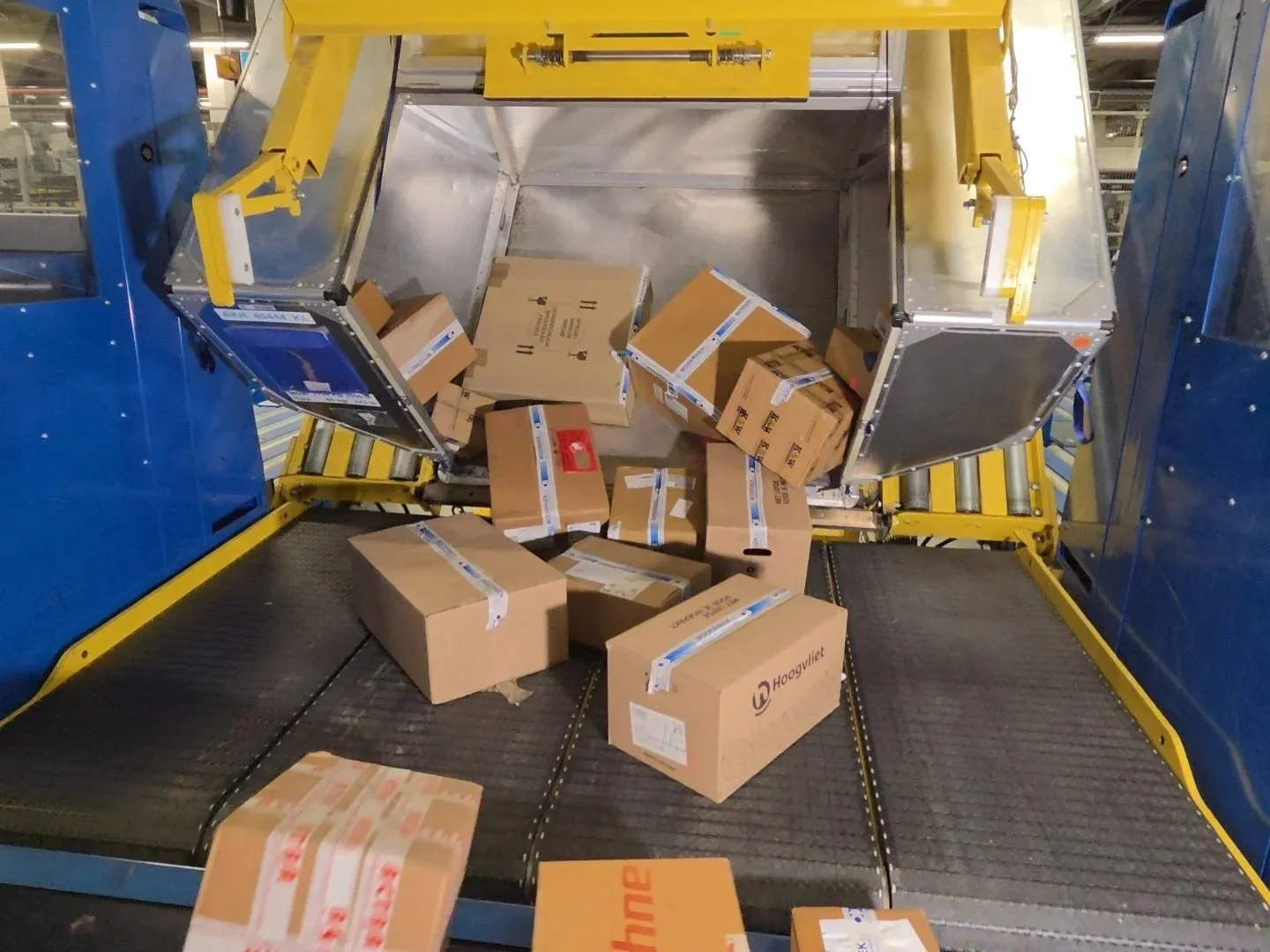

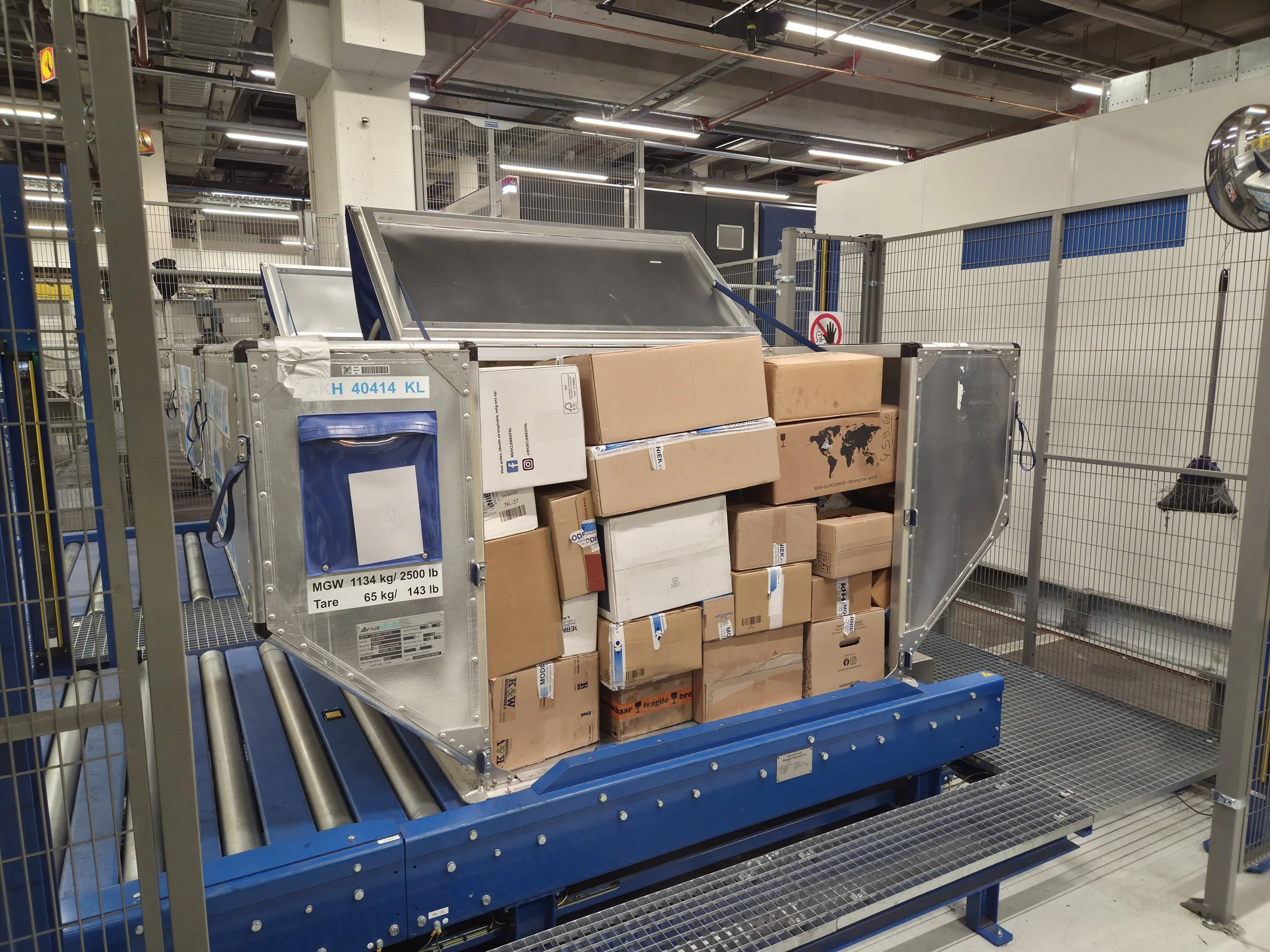

Cargotipper (ULD unloading)

Iedere container is anders. Daarom maakt de Cargotipper gebruik van geavanceerde ULD‑herkenning. Op basis van het gedetecteerde containertype selecteert het systeem automatisch het optimale losalgoritme, zodat elke ULD volledig autonoom en efficiënt wordt verwerkt.

Na het lossen worden de cargo items gedetecteerd en vervolgens met een geavanceerd algoritme automatisch verenkel­d. Dit gebeurt net zoals bij de eerste generatie tippers via slimme overgangen en gecontroleerde aansturing van de van stromen.

Het resultaat is een betrouwbare, gecontroleerde en continue doorstroming van cargo — onafhankelijk van het type container.

Efficiënte ULD‑Handling

Moderniek levert geavanceerde systemen voor de efficiënte en veilige transfer van ULD’s en cargoplaten. Dankzij moderne roller- en transfertechnieken zorgen onze oplossingen voor een vloeiende overdracht tussen dollies en interne transportsystemen. Met opties als aangedreven rollerdecks, haakse overzetters en geautomatiseerde transfermodules integreren ze moeiteloos in diverse cargo‑layouts. Zo bieden wij een betrouwbare, schaalbare en toekomstbestendige cargo‑flow voor iedere logistieke omgeving.

Postal & Parcels

Moderniek biedt innovatieve oplossingen voor de efficiënte handling van postal en parcels. Van het lossen van postzakken en pakketten uit ULD’s met de Cargotipper, of uit rolcontainer tot aan het bulksorteren van de postzakken, Postals en Parcels middels een gated conveyor. Neem contact met ons op voor de mogelijkheden die aansluiten bij uw specifieke logistieke omgeving.

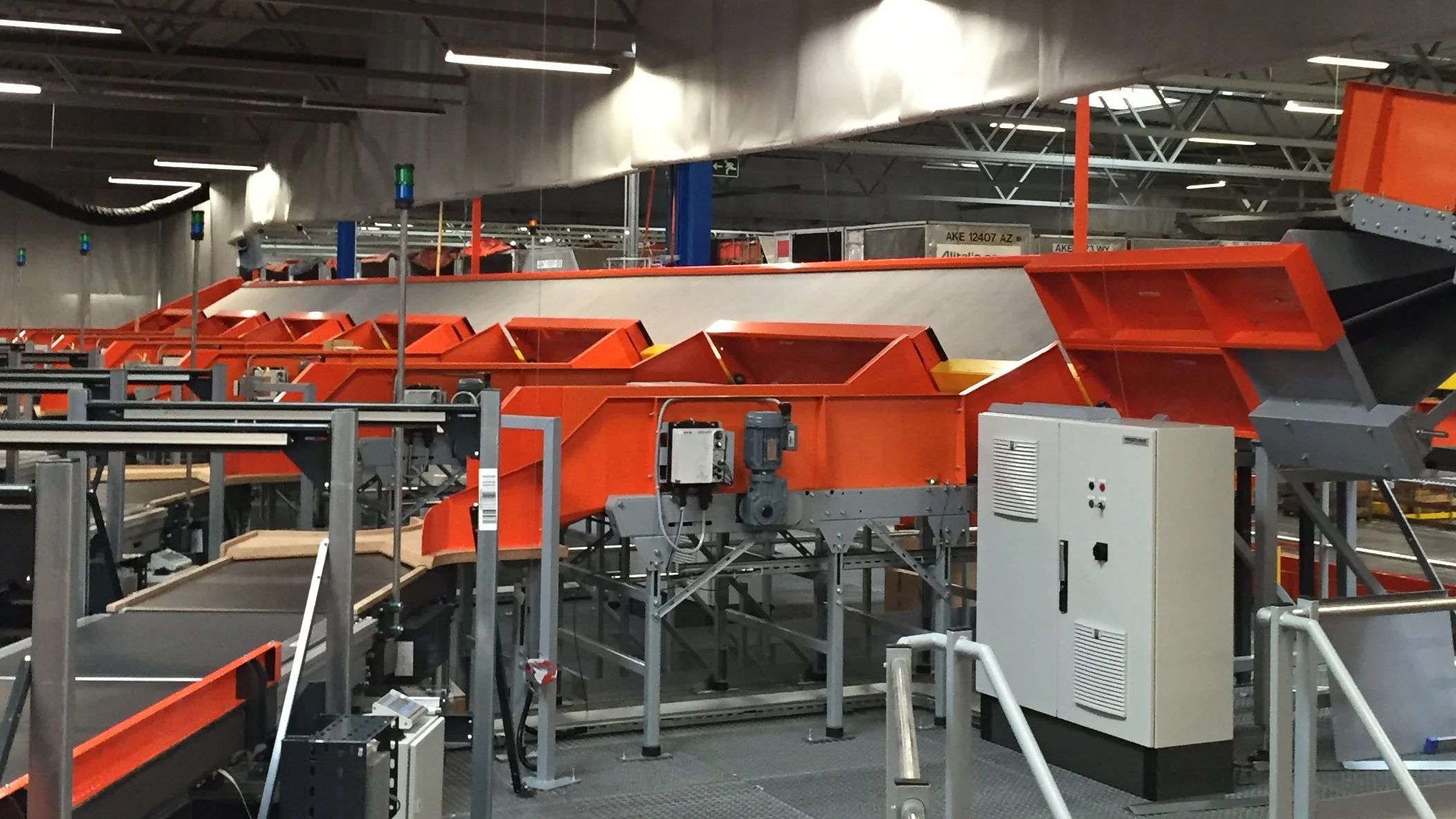

gated conveyors

Voor een betrouwbare en efficiënte sorteerflow ontwikkelde Moderniek de zogenaamde gated conveyors. Deze systemen maken het mogelijk om grote aantallen pakketten eenvoudig te transporteren en met behulp van zwaartekracht nauwkeurig te verdelen over verschillende werkstations. Zo ondersteunen onze sorteersystemen een hoge servicegraad en een gestroomlijnde verwerking van bulk parcel‑ en postalstromen.

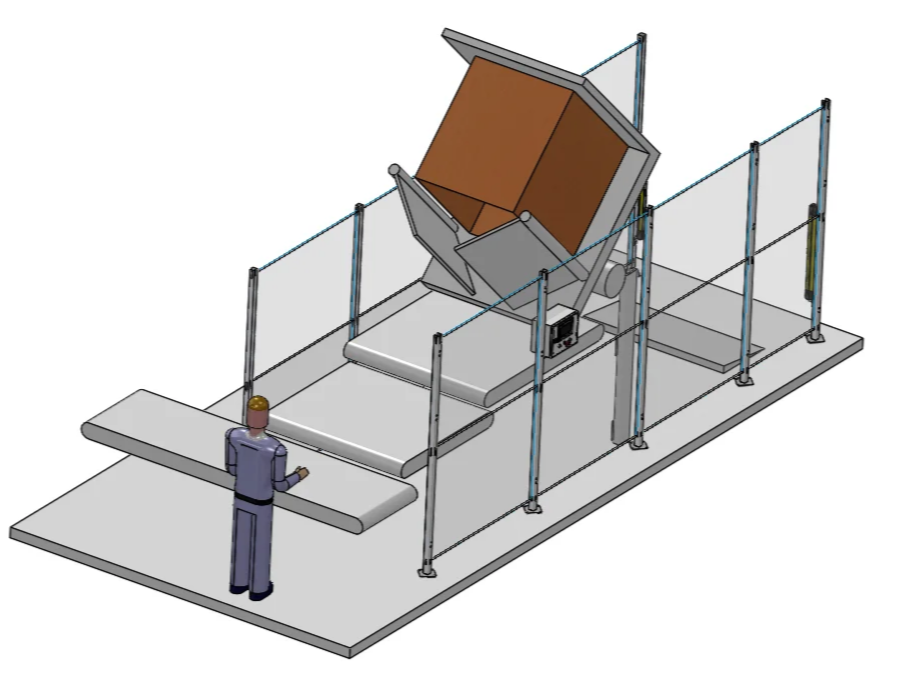

ROLcontainer unloading

Het lossen van pakketten en parcels uit rolcontainers, gitterboxen en vliegtuigcontainers is tijdrovend en fysiek zwaar. Daarom ontwikkelt Moderniek systemen waarmee goederen gecontroleerd en gedoseerd uit containers en boxen worden gelost. Dit verhoogt de verwerkingssnelheid, vermindert fysieke belasting en zorgt voor een veilig en efficiënt losproces. Leg uw vraagstuk bij ons neer — wij ontwikkelen graag een oplossing die perfect aansluit op uw logistieke omgeving.

ULD unloading

Cargo handlers face staff shortages and ergonomic challenges. The CargoTipper is a fully automatic solution for the unloading of ULD’s (AKE and AKH). Building on 15+ years of proven technology, Moderniek combined the original BagTipper (2010) and the patented CartTipper technologies into the CargoTipper. Its innovative simultaneous ULD in and outfeed, advanced tilt and shake algorithms, ULD door holding mechanism and the tilting separation conveyors makes cargo unloading with the CargoTipper efficient, ergonomic and fully automatic.

Eltonomous

Elten is al meer dan 40 jaar onze vaste zakelijke partner en o.a. specialist in het beladen van ULD’s en bagagekarren met de Eltonomous. Op luchtvaartgebied werken we commercieel samen om onze gezamenlijke oplossingen krachtiger in de markt te zetten en beter kenbaar te maken binnen de luchthavenindustrie. Door deze langdurige samenwerking bundelen we onze expertise en kunnen we wereldwijd complete, betrouwbare en efficiënte laad‑los en handlingoplossingen bieden aan de luchtvaartindustrie.

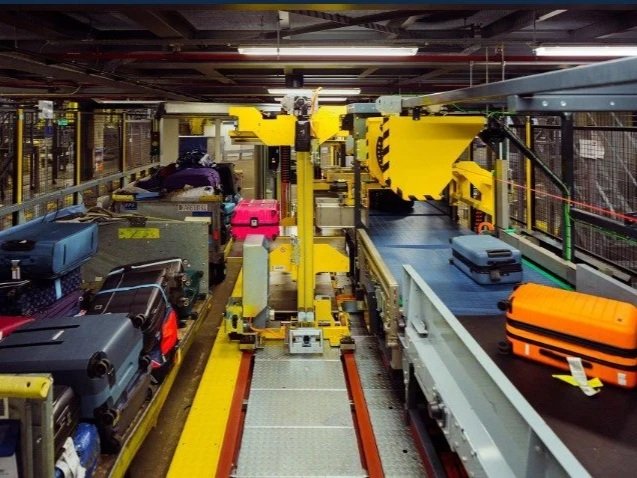

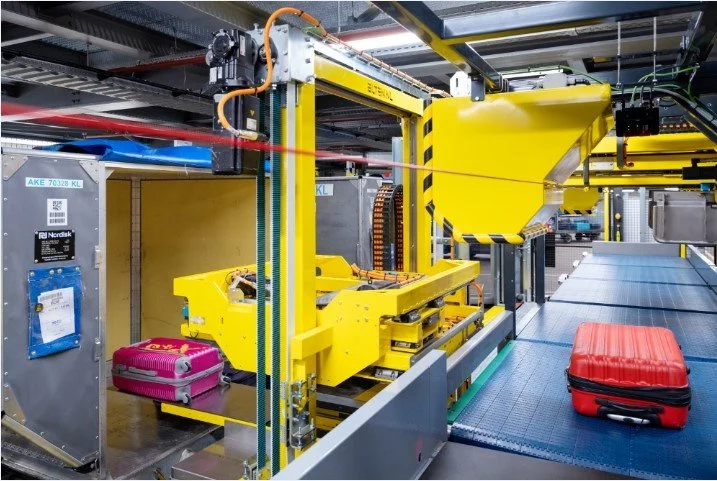

Eltonomous

Airports worldwide face challenges in finding personnel for loading Unit Load Devices (ULDs) due to labor shortages and the nature of the job. The Eltonomous addresses this by significantly increasing productivity per worker and minimizing physical strain.

revolutionize baggage loading

Designed for seamless integration, the Eltonomous can be implemented in both brownfield and greenfield environments with minimal building modifications. No sequencing is needed for deployment, allowing for unlimited segregations as desired. The Eltonomous is compatible with all existing baggage handling systems, ensuring smooth and efficient operations.

versatile uld loading

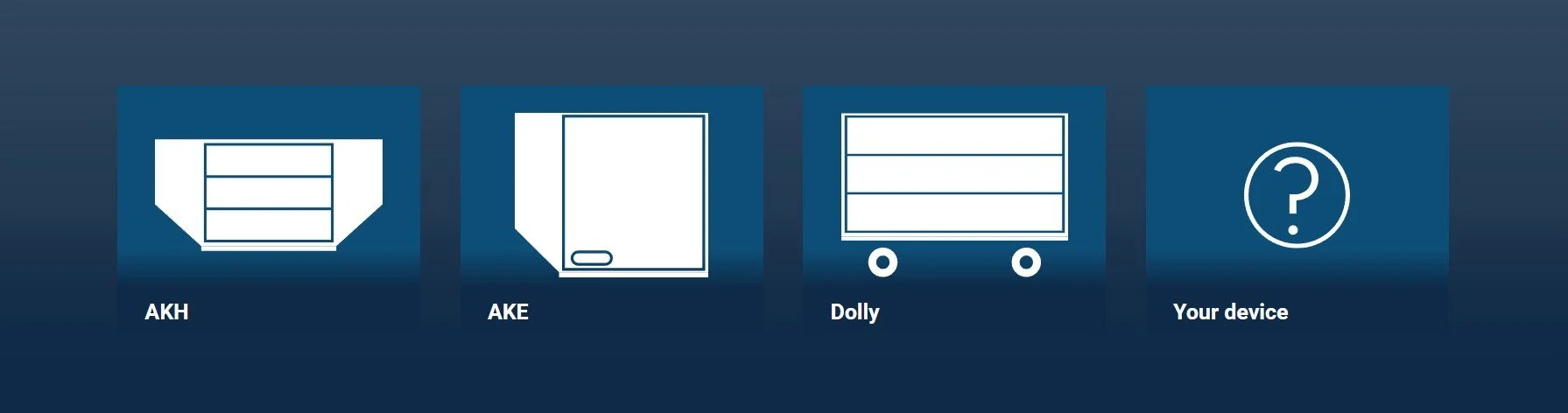

The Eltonomous supports seamless loading of AKH, AKE, and Dollies. We offer retrofittable solutions tailored to your specific carts and available footprint, ensuring maximum flexibility and integration

ergonomic loading

Say goodbye to heavy lifting and hello to efficiency. The Eltonomous is a cutting-edge baggage loading assistant that minimises physical strain, reducing the workload on employees and boosting operational speed. Its innovative design supports staff without replacing them, creating a safer, faster, and more ergonomic workflow. The Eltonomous keeps your workforce happy and in good health.

smart&flexible baggage segregation

Efficiently sorting various baggage types such as business class, economy, and transfer baggage demands a solution that’s both intelligent and adaptable. The Eltonomous handles multiple baggage flows within a single streamlined process, minimizing the risk of errors.

Curious how Eltonomous can improve baggage loading at your airport?

Get in touch with Elten. Elten would love to share our expertise and discuss possible solutions.
